Programların çıktısını göstermek ve kullanıcı ile programların etkileşimini sağlamak için kullanılır. Günümüzde yaygın olarak CRT ve LCD monitörler kullanılır. Yaygın monitör üreticilerinden Phillips, Nec, Dell, LG, Vestel, Samsung, Viewsonic firmaları sayılabilir.
Ekran Parametreleri
Çözünürlük: Ekranların çıktıları(resim, video, program ara yüzü...) gösterirken kullanacağı nokta sayısını gösterir. Bu noktalara piksel denmektedir. Örneğin gösterilecek bir resim için ekranın çözünürlüğü ne kadar büyük olursa resim daha fazla ayrıntıyla gösterilir. Yaygın çözünürlük değerlerinden 800x600, 1024x768, 1280x1024 değerleri vardır. Masaüstü bilgisayarlarda yaygın olarak 800x600 ve 1024x768 değerleri kullanılmaktadır. Çözünürlük azaldıkça ekrandaki resimler daha büyük ve kalitesiz görülecektir. Çözünürlük açısından en avantajlı CRT tip ekranlardır.
Çoklu Çözünürlük: CRT ekranlar çoklu çözünürlük değerlerini desteklerken diğerleri bunu desteklemez. Destekleseler de görüntü bir çözünürlük değerinde en iyi diğerlerinde ise çok kötü olur.
LCD ve Plazmalarda çözünürlük geniş bir aralığa sahip değildir.
Ekran boyutu: Ekranın köşegen uzunluğunu gösterir. inç olarak ifade edilir. 17, 19, 21, 23, 101... gibi değerler vardır. Ekran boyutu için LCD'ler de görülebilir alan(kasa hariç) kastedilirken CRT ekranlarda kasa dahil edilmektedir.
Not: 1 inç = 2.54 cm değerindedir.
Ekran Parametreleri(2)

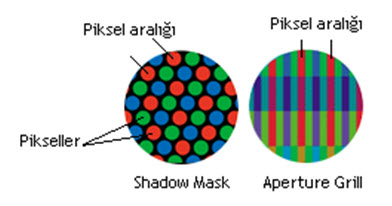

İki Piksel Arası Uzaklık(Dot Pitch): Ekranda iki piksel arası en yakın uzaklığı belirler. Uzaklığın az olması daha fark edilebilir, keskin renk geçişlerinin olduğu görüntüler anlamına gelir. Günümüzde 0.21, 0.24, 0.25, 0.27, 0.28 mm gibi değerler vardır.
En/Boy Oranı(Aspect Ratio): Ekranın en ve boy oranlarını gösterir. Genelde bu oran 4:3'dür. Mesela 1024x768 çözünürlüğe sahip bilgisayarda en boy oranı görüldüğü gibi 4:3 dür. Ama günümüzde 16:9, 16:10 gibi oranlarda mevcuttur. 16:9 oranına WideScreen(geniş ekran) ekran denilmektedir.
Ekran Tazeleme Oranı(Refresh Rate): Ekranın baştan aşağıya saniyede taranma sayısını gösterir. Başka bir deyişle ekrandaki görüntünün saniyedeki oluşturulma sayısıdır. Düşük orana sahip ekrandaki görüntüler titrer ve dolayısıyla kullanıcının gözünü yorar. Günümüzdeki hemen tüm CRT ekranlar NEC firmasına ait MultiSync özelliğine sahiptir. Bu özellik ekranın farklı tazeleme ve çözünürlük değerlerine sahip olabileceğini gösterir.
Ölü Pikseller: Ölü pikseller görüntü değiştiği halde rengi değişmeyen ekran üstündeki noktalardır(piksel). Özellikle LCD ekranlarda bazı pikseller özelliğini üretim aşamasında yitirebilmektedir. Bu durumda ekranın belirli noktaları görüntü içerisinde sırıtmaktadır. Birçok üretici ölü piksellerin birkaç adedini garanti kapsamına dahi almamaktadır. LCD ekran almadan önce mutlaka ölü pikseller açısından kontrol etmek yararlı olur.
Ekran Parametreleri(3)
Çıkışlar: Ekranlar, ekran kartlarına bağlandığına göre bağlantı noktaları arasında uyumluluk olması gerekir. Günümüzde DVI ve D-SUB tipi çıkışlar vardır. Ekran kartı DVI çıkışa sahipse daha iyi resim kalitesi sunduğu için DVI çıkışlı bir ekran karı alınmalıdır. Çünkü DVI dijital olarak çalışır ve dolayısı ile analog çevrime gerek kalmaz. Bilinmelidir ki analogdan dijitale veya dijitalden analoga çevrim yapılırken veriler azda olsa bozulmaktadır.
Tepki Süresi: Özellikle LCD ekranların seçiminde önemlidir. Bir pikselin istenen rengi alması için geçen süre onun tepki süresidir. Ekranlardan bu sürenin az olması istenir. Tepki süresi hızlı değişen video ve oyun sahnelerinde hayalet görüntülerin oluşmaması için önemlidir. Daha net görüntüler elde etmek için düşük tepki süresine sahip LCD ekranlar alınması gerekir.
Görüş Açısı: Ekrana belirli bir açıdan bakıldığında oluşan renk kaybıdır. CRT ve Plazma ekranlarda görüş açısı daha iyidir.
CRT(Cathode Ray Tube) Monitörler
Küçük boyutlarda binlerce kırmızı, yeşil ve mavi fosfor kaplı tabakadan oluşan bir ekrana, elektron demetinin çarptırılmasıyla görüntü oluşturulur. Elektron demeti fosfor tabakaya çarpmadan önce ince metal bir maskeden(shadow mask veya aperture grill) geçirilir. Amaç elektronları aynı noktaya odaklamak ve başıboş elektronların ekran üzerinde görüntüyü bozmalarını engellemektir. Shadow mask, küçük deliklerden oluşan şekildeki ince film tabakadır. Aperture Grill ise Sony tarafından shadow mask a rakip olarak çıkarılmış maske yöntemidir. Düşey doğrultuda küçük tellerden oluşur. Burada daha az bozulma olmaktadır. Birçok aperture gril ekran düz(flat) şeklindedir. Aşağıdaki şekilde CRT monitörlerin çalışma prensibi gösterilmektedir.
LCD(Liquid Crystal Display)

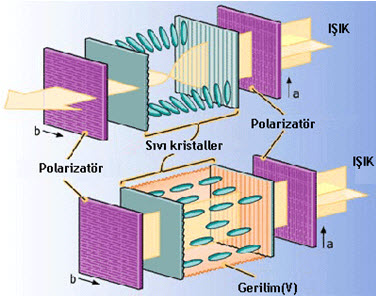

LCD ekran, plastik bir tabaka içindeki sıvı kristalin ışığı yansıtması ilkesi ile çalışır. LCD ekranlarda kullanılan sıvı kristaller, gerilim uygulandığında düz biçimde sıralanırlar. Gerilim verilmediğinde ise sıvı kristallerin en üst tabakası ile en alt tabaka, 90 derece kıvrılmış şekilde dizilmiştir. Bu duruma twisted nematics(TN) denilir. TN durumdaki sıvı kristaller içerisinden geçen ışık, polarizatör içerisinden geçebilir. Polarizatörün görevi kendisine gelen ışığı duruma(yatay veya dikey) göre geçirmek veya absorbe etmektir.
Şekilde a polarizatörü dikey, b polarizatörü de yatay ışık demetlerini geçirmektedir. Elektrotlara gerilim uygulandığında ise TN yapı bozularak dikey ışık demeti yatay forma girmediğinden polarizatör üzerinden karşı tarafa geçemeyecektir.
LCD ekranlarda hareketli görüntüler bulanıktır. Bu durumda ekran tepki süresi önemlidir.
Plazma Ekranlar

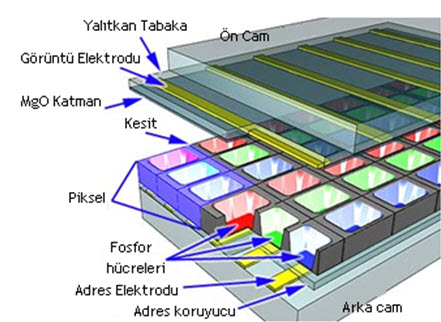

CRT monitörlerin çalışmasına benzer bir yöntem kullanırlar. İki cam arasında düzgün dağılmış, içerisinde xenon ve neon gazlarının bulunduğu binlerce fosfor kaplı hücreler vardır.
Elektrotların farklı gerilimle şarj edilmeleriyle hücre içerisine, iyonize edilmiş gaz üzerinden akım girişi olur. Bu akım UV fotonlarının oluşmasına neden olan, yüksek hıza sahip yüklü parçacık hareketine neden olur.
UV fotonlar fosfor tabakaya çarparak fosfor atomlarını yüksek enerji ile yüklerler. Bu enerji atomların ısınmasına neden olur. Sonrasında ise atomlar görülebilir sahip olduğu enerjiyi, ışık fotonu şeklinde ortama yayar.

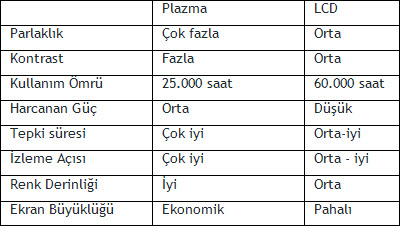

CRT, LCD ve Plazma Karşılaştırması
CRT ekranlar görüntü kalitesi olarak diğerlerinden asla aşağı değildir. En büyük dezavantajları kapladığı alan, gözleri fazla yorması ve harcadığı güçtür. Bu gibi dezavantajlarından dolayı ekran boyutları artırılmak istendiğinde CRT monitörler hiçte iyi seçim olmayacaktır.
Yukarıda CRT ekranların alternatifi, iki ekran tipinin karşılaştırması verilmiştir.
